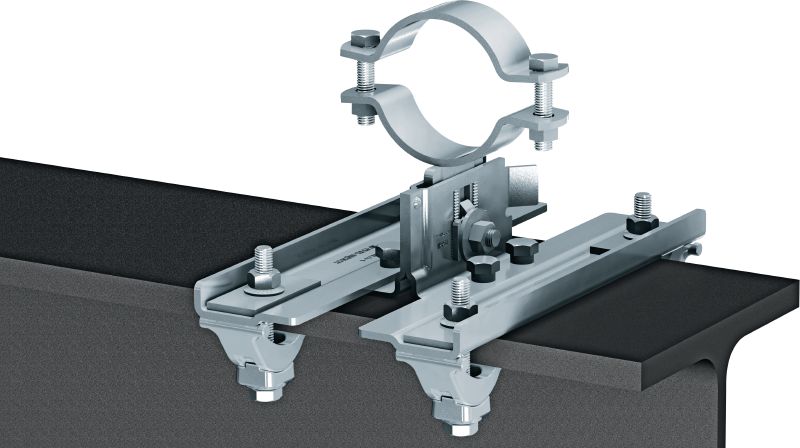

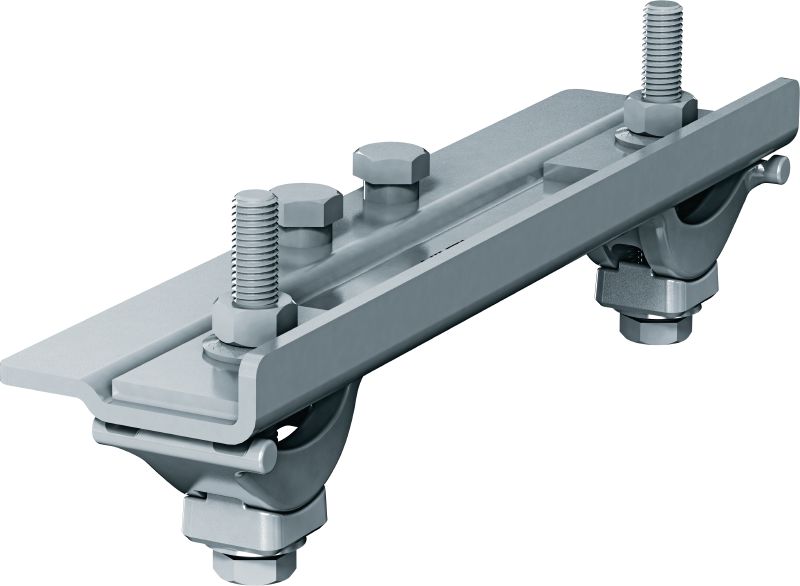

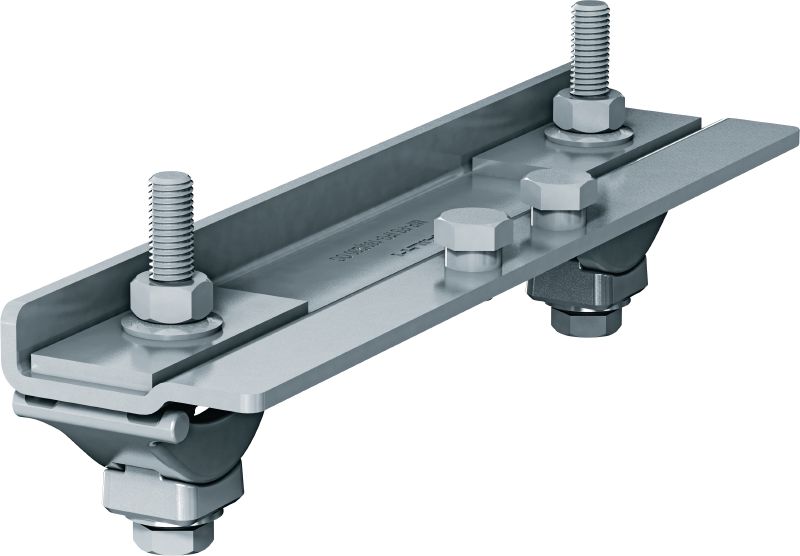

Conector de punto de fijación de viga MP-PS

Conectores de viga para la fijación de abrazaderas dobles con placa PM-PS a vigas de acero

Resistencia al fuego (Sí/No): No
Resistencia térmica: -20 - 300 °C
Composición del material: Mordazas para vigas (mordaza y abrazadera): hierro fundido según DIN EN1562, Placa base: S280GD según EN10346, Arandela rectangular: S235JR, rendimiento 280 según HN 707, Pernos: F clase 8.8 según ISO 898-1, Tuercas: clasificación 8 según ISO 898-2, Arandela de retención: C60E según EN10132-3, Arandelas cilíndricas: acero inoxidable X5CrNi18-10 según EN10088-3

Datos técnicos

Resistencia al fuego (Sí/No)

Resistencia térmica

-20 - 300 °C

Composición del material

Mordazas para vigas (mordaza y abrazadera): hierro fundido según DIN EN1562, Placa base: S280GD según EN10346, Arandela rectangular: S235JR, rendimiento 280 según HN 707, Pernos: F clase 8.8 según ISO 898-1, Tuercas: clasificación 8 según ISO 898-2, Arandela de retención: C60E según EN10132-3, Arandelas cilíndricas: acero inoxidable X5CrNi18-10 según EN10088-3

Espesor del material

Todas las piezas de chapa metálica: 5 mm

Acabado

Mordazas y arandela rectangular para vigas: DIN EN ISO 1461, placa base: ZM300, pernos/tuercas: ISO 10684, arandelas de retención: ISO 10683, arandela cilíndrica: acero inoxidable

Galvanizado en caliente

Sí

Condiciones ambientales

Exterior, contaminación baja a moderada (C3/C4 - baja)

Tipo de material base

Soporte modular

Ancho de llave

19 mm

Espesor de viga de acero

3 - 36 mm

Espesor mín. de viga de acero

3 mm

Espesor mín. de viga de acero (conversión de fracciones de pulgada)

1/8 pulgadas

Espesor máx. de viga de acero

36 mm

Espesor máx. de viga de acero (conversión de fracciones de pulgada)

1-7/16 pulgadas

Documentación

Características & Aplicaciones

Características

Instalación más sencilla: método de ajuste y retroadaptación fácil de ajustar para el montaje de abrazaderas dobles con placa a vigas de acero
Lugares de trabajo más seguros: función de sujeción para evitar la soldadura y el taladro

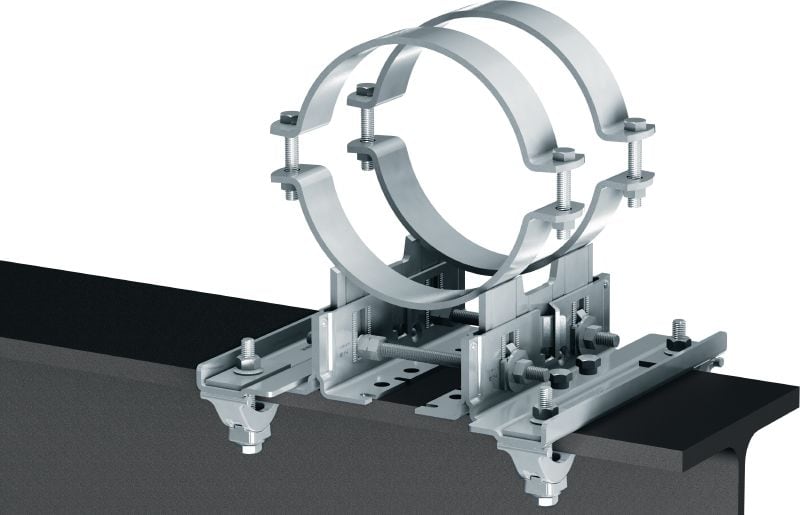

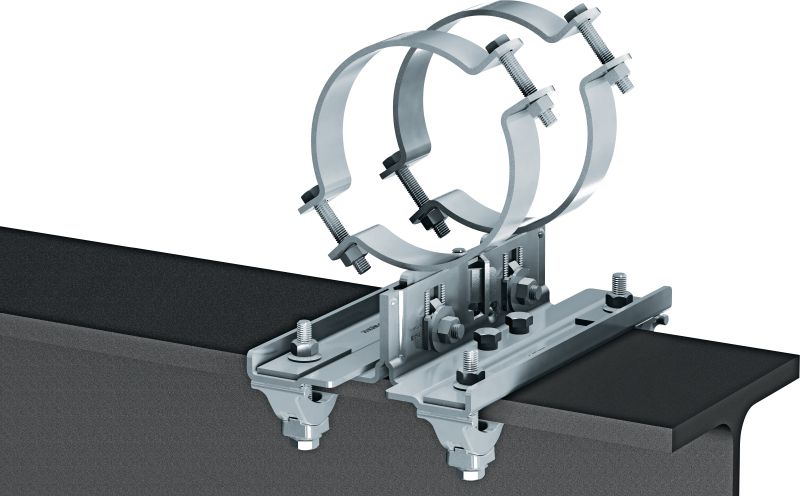

Parte del sistema de abrazadera doble con placa MP: una solución ajustable para prácticamente cualquier elemento de acero relevante de ancho de viga
Diseño fino: facilita el acceso siempre que sea necesario colocar aislamiento para tuberías calientes en la abrazadera doble con placa
Sistema apto para montaje vertical, suspendido y horizontal o vertical contra columnas de viga en I

Aplicaciones

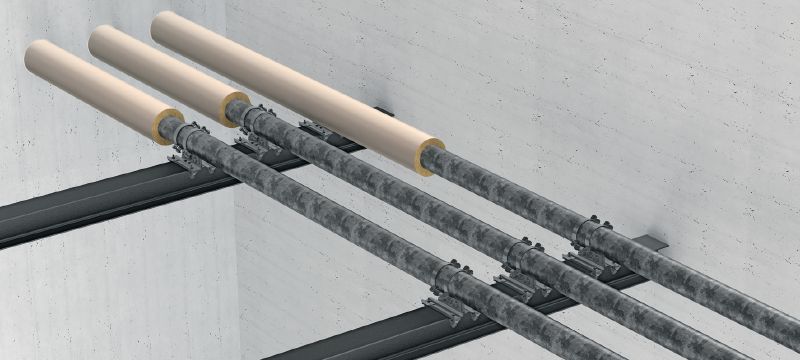

Fijación de abrazaderas dobles con placa MP-PS utilizadas como puntos de fijación a vigas de acero
Sistema recomendado para el en interiores y exteriores con contaminación baja a moderada (C3)

Para más información técnica, ver los productos por separado.
