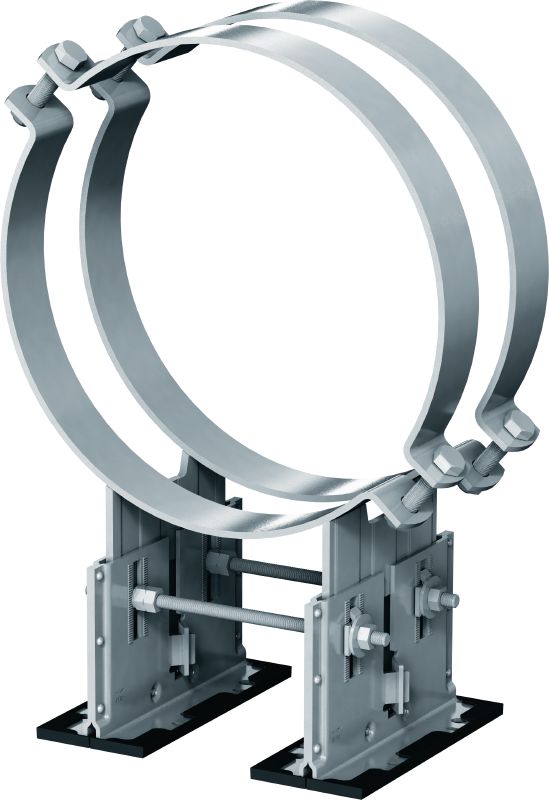

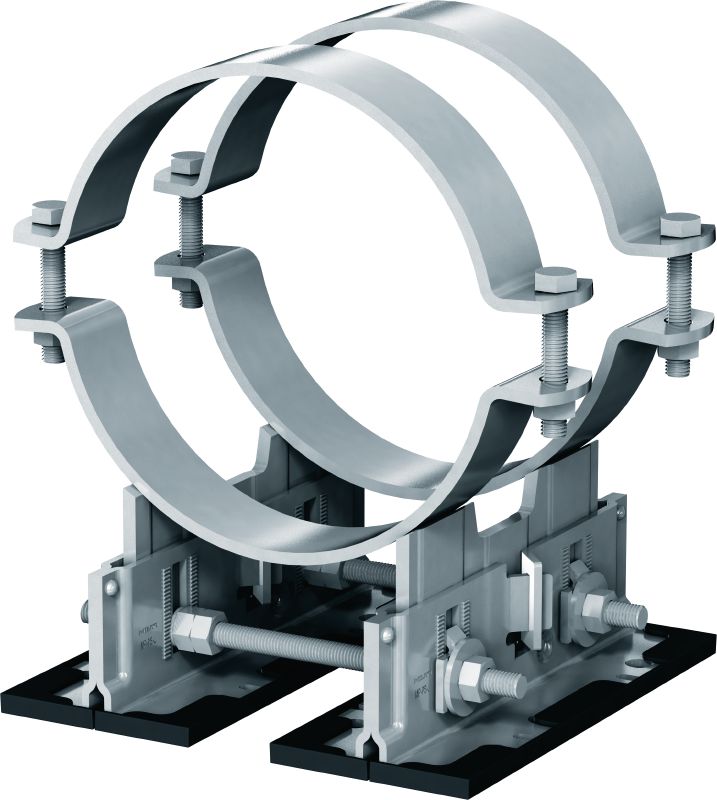

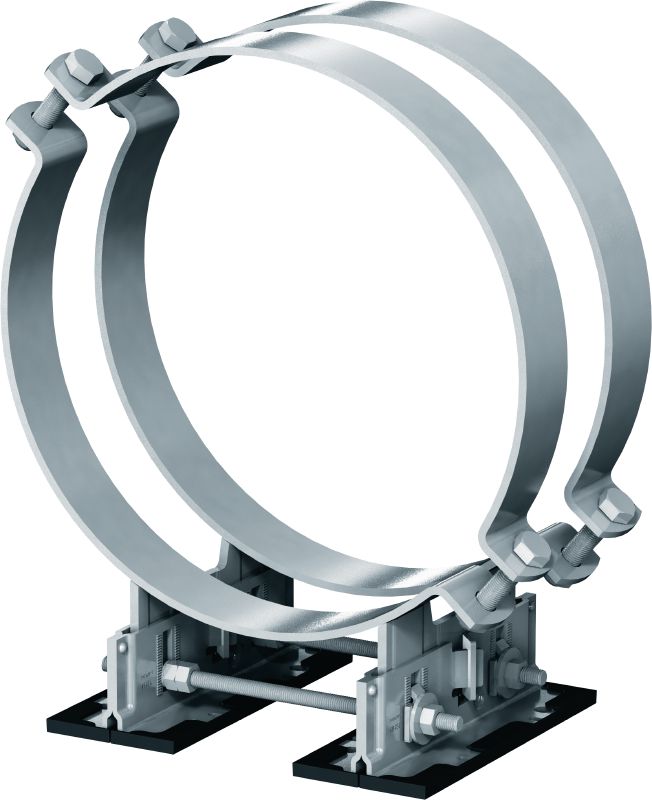

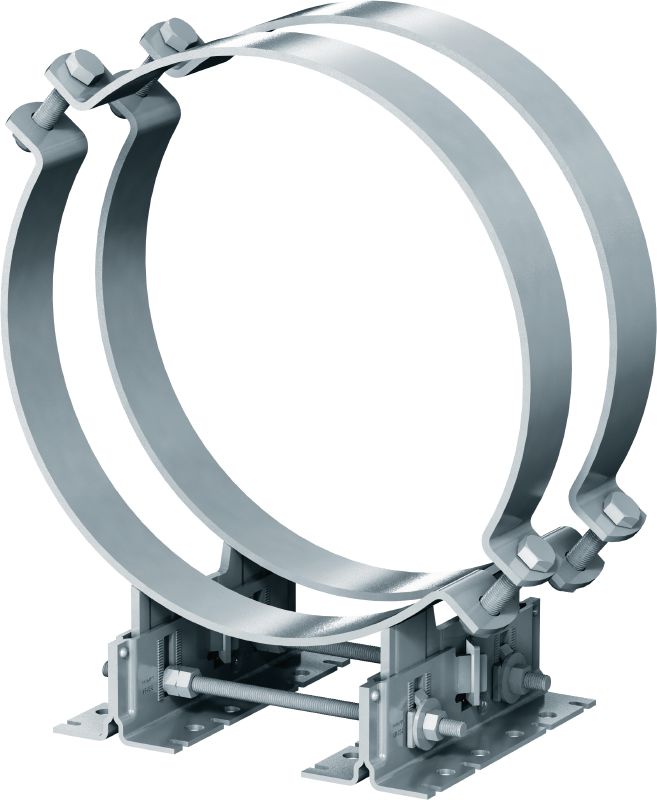

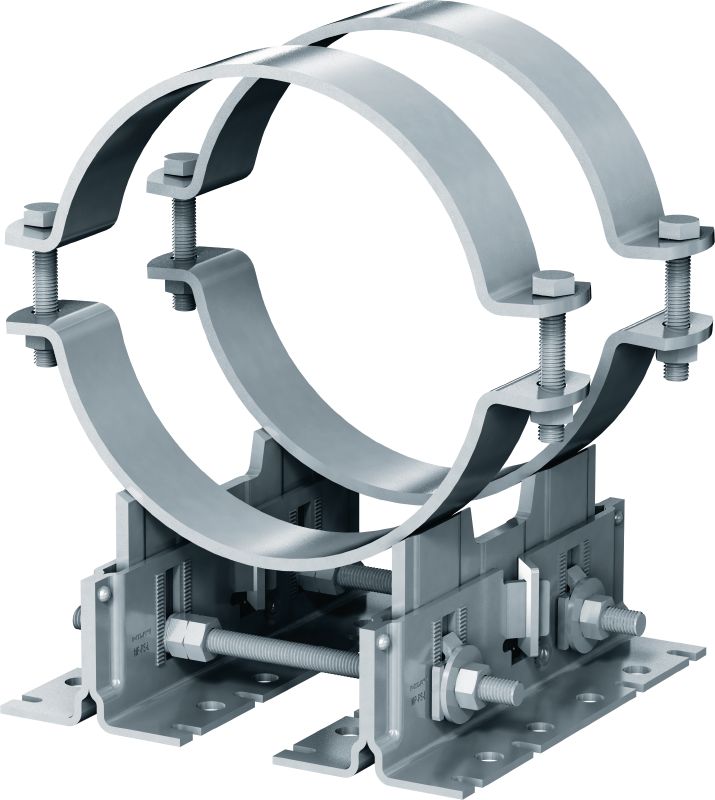

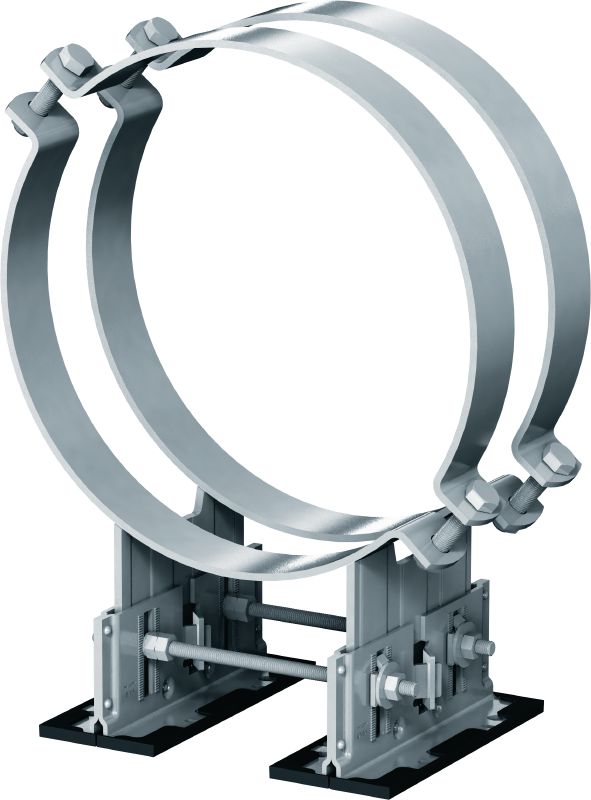

Abrazadera doble con placa MP-PS 4-2

Abrazadera doble con placa de revestimiento exterior (OC) con ajustabilidad de altura y pendiente para aplicaciones industriales pesadas con diámetros de tubería exteriores de 217-610 mm (8" hasta 24")

Resistencia al fuego (Sí/No): No
Resistencia térmica: -20 - 300 °C
Composición del material: Placa base: S280GD/Modif. POSMAC-C, Arcos: S235JR - DIN EN 10025, Placa intermedia: S235JR - DIN EN 10025, Placa deslizante: PA66 + GF30, Perno: acero grado 8.8, tuerca: acero grado 8

Elegir opciones

Rango de fijación - D

217 - 227 mm
244 - 254 mm
267 - 277 mm
318 - 328 mm
350 - 360 mm
401 - 411 mm
452 - 462 mm
503 - 513 mm
605 - 615 mm

Altura por encima del suelo a la base de la tubería

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Tamaño de tubería nominal (imperial)

8 pulgadas
10 pulgadas
12 pulgadas
14 pulgadas
16 pulgadas
18 pulgadas
20 pulgadas
24 pulgadas

Tamaño de tubo nominal

200 mm
250 mm
300 mm
350 mm
400 mm
450 mm
500 mm
600 mm

Tamaño del paquete

1 un

Opciones de producto

Cantidad

Packs

Total Pieces

No puedes ver los precios de tu empresa

Inicia sesión o regístrate para ver los precios de tu empresa.

Precio neto (sin IVA)

Desde 276,83 EUR

Datos técnicos

Resistencia al fuego (Sí/No)

Resistencia térmica

-20 - 300 °C

Composición del material

Placa base: S280GD/Modif. POSMAC-C, Arcos: S235JR - DIN EN 10025, Placa intermedia: S235JR - DIN EN 10025, Placa deslizante: PA66 + GF30, Perno: acero grado 8.8, tuerca: acero grado 8

Espesor del material

Placa base: 4 mm, Placa intermedia: 7 mm, Placa deslizante: 3 mm, Arandela dentada: 4 mm

Acabado

Con revestimiento exterior: HDG

Galvanizado en caliente

Sí

Acero inoxidable

Condiciones ambientales

Exterior, contaminación baja a moderada (C3/C4 - baja)

Tipo de material base

Hormigón, Acero, Soporte modular

Ancho de llave

19 mm

Par de apriete para ajuste de altura

50 Nm

Longitud

256 mm

Información adicional sobre producto

Coeficiente de fricción: placa deslizante (PA66-GF30) en superficie de zinc-magnesio: 0,146, Coeficiente de fricción: placa deslizante (PA66-GF30) en superficie galvanizada en caliente: 0,129, PA66-GF30 vs Zn: 0,177

Documentación

Características & Aplicaciones

Características

Versatilidad única: utilice el mismo sistema de abrazadera doble con placa para soportes de fijación, deslizamiento, guiados o de pie en vigas modulares de Hilti, vigas de acero y hormigón
Amplia compatibilidad con el software: simplifique los cálculos con las soluciones PROFIS, Hilti FixPoint Calculator, bibliotecas BIM/CAD y varios complementos
Disponibilidad de datos de carga y documentación: diseño conforme a los requisitos de las normas EN13480-3, Eurocode 3 y MSS-SP58 para componentes de soporte de tuberías
Instalación in situ más rápida: ajuste fácilmente de la altura y la pendiente tras la fijación de la abrazadera doble con placa
Mayor rango de fijación: sistema apto para diferentes tuberías con o sin burletes adicionales

Aplicaciones

Fijación de tuberías a vigas de acero, hormigón o vigas de soporte modulares de Hilti
Montaje de tuberías en instalaciones marítimas industriales, de generación eléctrica, farmacéuticas, electrónicas o automoción
Apto para temperaturas de aplicación de hasta 300 °C y conun espesor de aislamiento máximo de 220 mm
Sistema recomendado para el uso en interiores y exteriores con contaminación baja a moderada (C3)

Para más información técnica, ver los productos por separado.
