En Hilti profis engineering, tengo una placa de anclaje de una barandilla. En los resultados de la barra lateral derecha, me dice que el hormigón trabaja al 161% de su capacidad (33 MPa), pero cuando visualizo las tensiones del hormigon en pantalla, me dice que està trabajando a 6 MPa. Hay algo que interpreto mal? cual és el resultado bueno? Gracias por la atención.
Estimado Sr. Pagès.
En primer lugar agradecerle su consulta.
La discrepancia señalada, en relación a la utilización (parte derecha de la pantalla) y compresión en el hormigón de su cálculo (parte central de la pantalla) radica en lo siguiente:

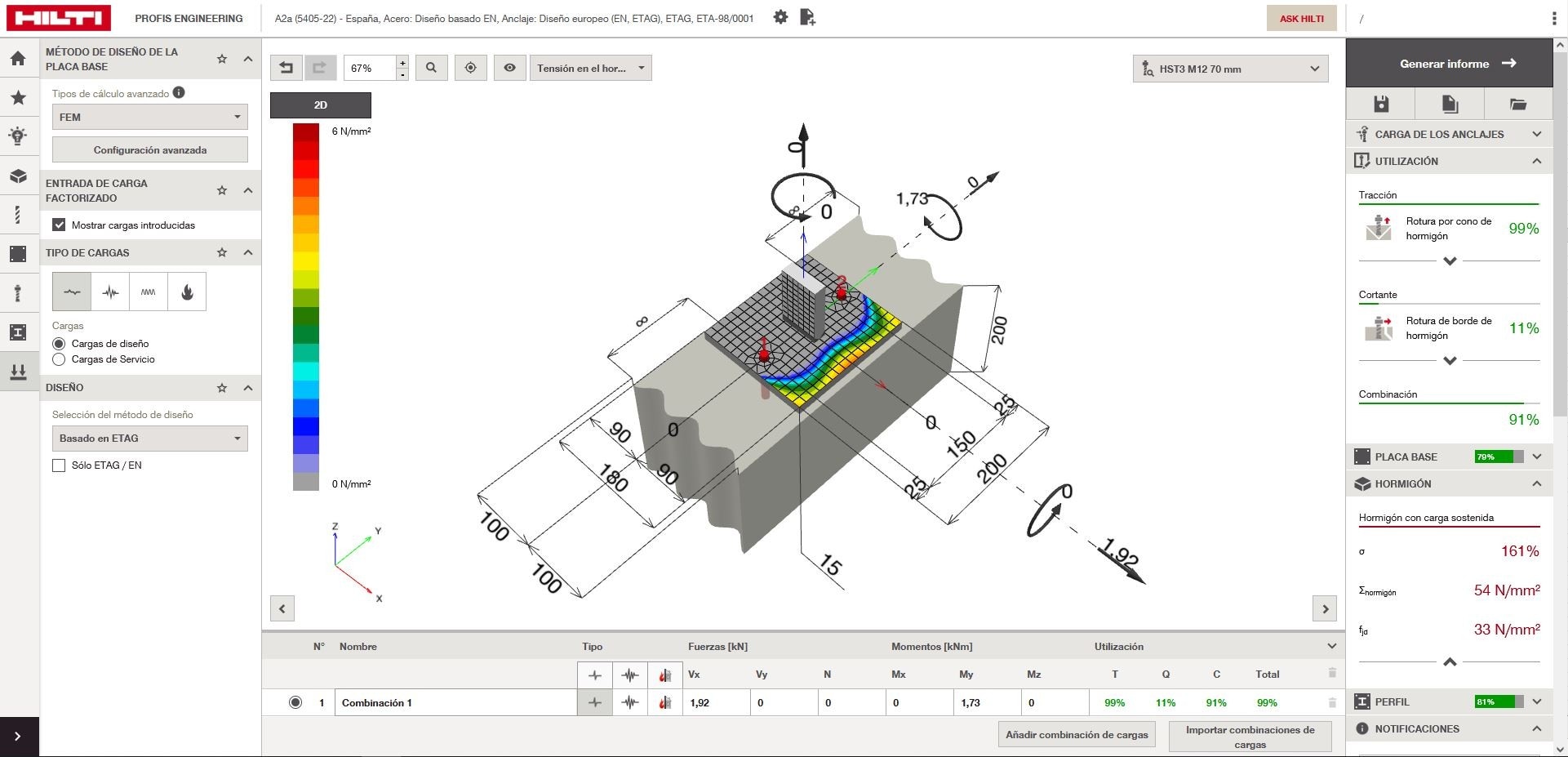

· La compresión que se muestra en la pantalla central, en escala de color, con un máximo de 6 MPa, es la compresión real que aparecerá en el hormigón, calculada a través del modelo FEM- CBFEM (Método de Elementos Finitos basado en componentes)
· La tensión que aparece en la tabla de resultados, a la derecha de la pantalla, hace referencia a la verificación que se fija en los Eurocódigos (sección 6.25 de EN 1993-1.8 y sección 6.7. de EN 1992-1). Esta verificación calcula una tensión de compresión considerando que la resultante de compresiones se encuentra aplicada en un área teórica denominada Aeff. Esta comprobación puede observarla en el apartado 2.5.2 del informe de cálculo que genera el programa de cálculo PROFIS Engineering. Estos valores no son “reales” sino que derivan de la comprobación teórica fijada en los documentos de referencia.
Puede encontrar más información, sobre la comprobación de compresión en el hormigón, que definen los Eurocódigos, en el documento adjunto.
Reciba un cordial saludo.
Mª Luz España Villanueva
Especialista en conexiones estructurales
