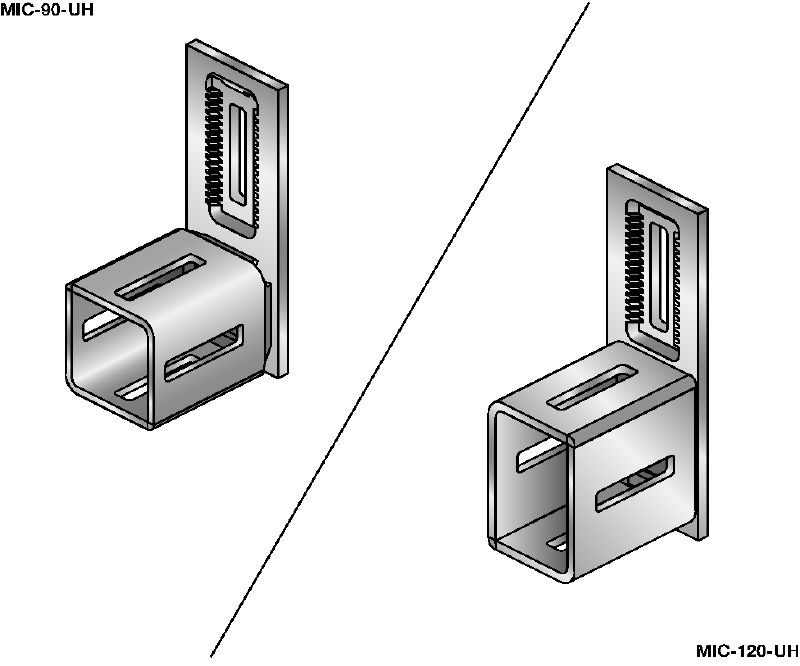

Conector MIC-UH

Conector galvanizado en caliente (HDG) estándar para la fijación de vigas MI contiguas

Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
Acabado: HDG: conector 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales: Exterior, contaminación baja a moderada (C3/C4 - baja)

Otros clientes también buscaron HDG or conexión de vigas MI.

Elegir opciones

Opciones de producto

Cantidad

Packs

Total Pieces

No puedes ver los precios de tu empresa

Inicia sesión o regístrate para ver los precios de tu empresa.

Precio neto (sin IVA)

Se ha producido un error al cargar el precio

Por favor contacta con nosotros

Datos técnicos

Composición del material

Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8

Acabado

HDG: conector 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461

Condiciones ambientales

Exterior, contaminación baja a moderada (C3/C4 - baja)

Par de apriete

84 Nm

Ancho de llave

19 mm

Documentación

Características & Aplicaciones

Características

Capacidad de ajuste vertical inicial de 50 mm (2") para un montaje rápido
Ajuste vertical preciso de 5 mm (0,2") para una mayor flexibilidad
Posibilidad de ajuste horizontal de 25 mm (1") gracias a la ranura del conector
Tuercas autoblocantes incluidas en el conector que ofrecen protección frente a las vibraciones
Diseñado para agilizar la instalación con una sola persona

Aplicaciones

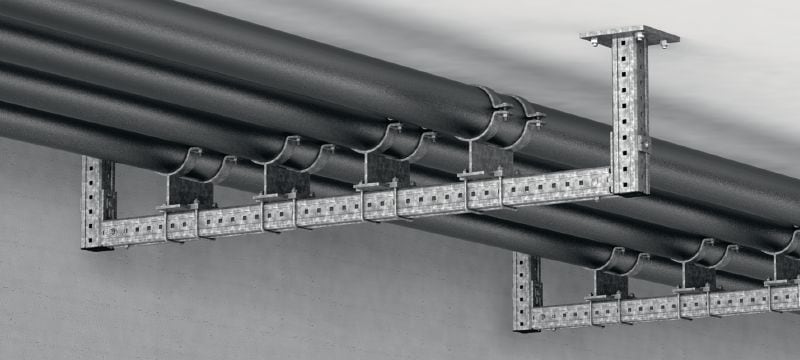

Parte de un sistema modular para la fijación de bandejas de cables, tuberías y estructuras de acero secundarias
Instalación de vigas MI entre dos muros
Conector de alta flexibilidad para aplicaciones multiusos
Elevada capacidad de carga cortante para estructuras de vigas no voladizas
Sistema recomendado para el uso en entornos de interior y exterior con nivel de corrosión medio

Para más información técnica, ver los productos por separado.
