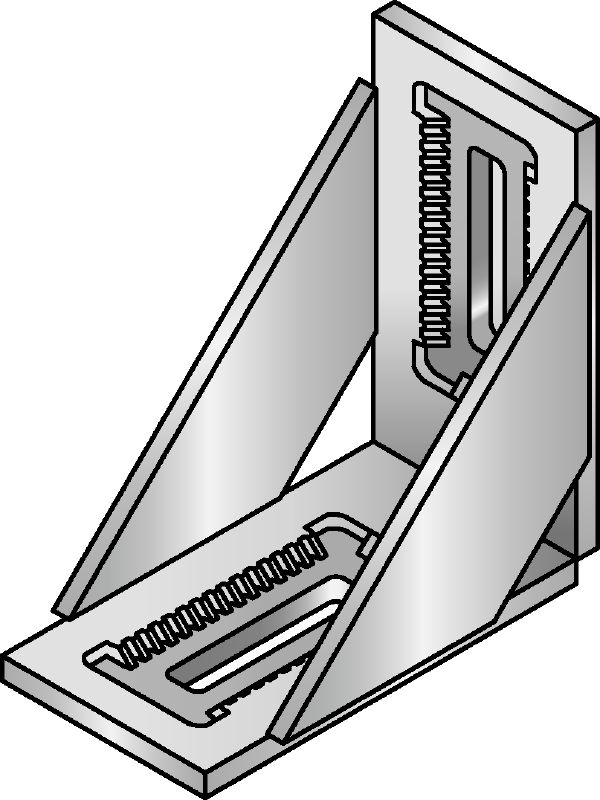

Conector MIC-BA/H

Conector MIC-BA #2174677

Conectores galvanizados en caliente (HDG) de alto rendimiento que ofrecen la mayor versatilidad en el sistema modular MI

Peso: 2.23 kg
Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
Acabado: HDG: conector de 55 µm mín. - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca de 45 µm - DIN EN ISO 1461

Otros clientes también buscaron HDG or conexión de vigas MI.

Elegir opciones

Tipo de viga modular

90, 120

Tamaño del paquete

2 un

Opciones de producto

Cantidad

Packs

Total Pieza

No puedes ver los precios de tu empresa

Inicia sesión o regístrate para ver los precios de tu empresa.

Precio neto (sin IVA)

200,34 EUR

100,17 EUR / 1 Pieza

Datos técnicos

Peso

2.23 kg

Composición del material

Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8

Acabado

HDG: conector de 55 µm mín. - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca de 45 µm - DIN EN ISO 1461

Condiciones ambientales

Exterior, contaminación baja a moderada (C3/C4 - baja)

Par de apriete

84 Nm

Ancho de llave

19 mm

Documentación

Características & Aplicaciones

Características

Conexión rígida y muy resistente para aplicaciones pesadas
Capacidad de ajuste inicial de 50 mm (2") para un montaje rápido
Ajuste de 5 mm (0,2") que ofrece mayor flexibilidad
Diseño compacto para una instalación rápida y sencilla en múltiples configuraciones
No requiere soldadura, lo que permite una instalación más rápida y eficaz

Aplicaciones

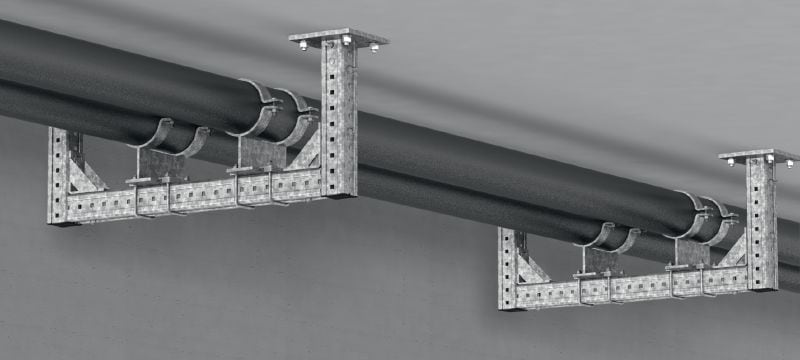

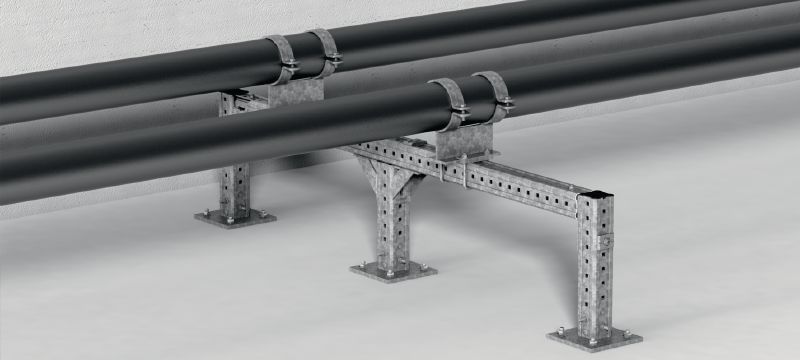

Parte de un sistema modular para la fijación de bandejas de cables, tuberías y estructuras de acero secundarias
Instalación externa del conector en las vigas MI
Se puede usar como opuesto para una conexión muy rígida
Apto para el uso con vigas MI 90 o MI 120
Pieza de alta versatilidad que se puede usar para todo tipo de configuraciones, incluidas las estructuras 3D.
