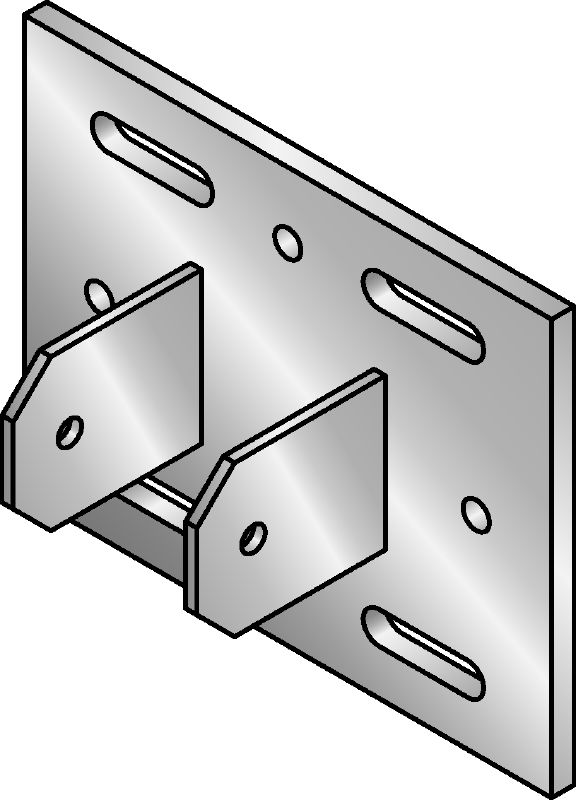

Conector multiángulo galvanizado en caliente (HDG) para la fijación de vigas MI a vigas de acero en ángulo

  • Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025, perno: acero calidad 8.8, tuerca: acero calidad 8
  • Acabado: HDG: conector de 55 µm mín. - DIN EN ISO 1461; perno, tuerca de 45 µm - DIN EN ISO 1461
  • Condiciones ambientales: Exterior, contaminación baja a moderada (C3/C4 - baja)

Otros clientes también buscaron HDGconexión de vigas MI or fijación de vigas.

Datos técnicos

Composición del material
Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025, perno: acero calidad 8.8, tuerca: acero calidad 8
Acabado
HDG: conector de 55 µm mín. - DIN EN ISO 1461; perno, tuerca de 45 µm - DIN EN ISO 1461
Condiciones ambientales
Exterior, contaminación baja a moderada (C3/C4 - baja)
Par de apriete
84 Nm
Ancho de llave
19 mm

Documentación

Características & Aplicaciones

Características

  • Sistema que no requiere soldaduras, incluso en aplicaciones industriales y comerciales pesadas
  • Conexión directa a vigas de acero estándar
  • Pieza de alta resistencia diseñada para cargas de aplicación extremadamente altas

Aplicaciones

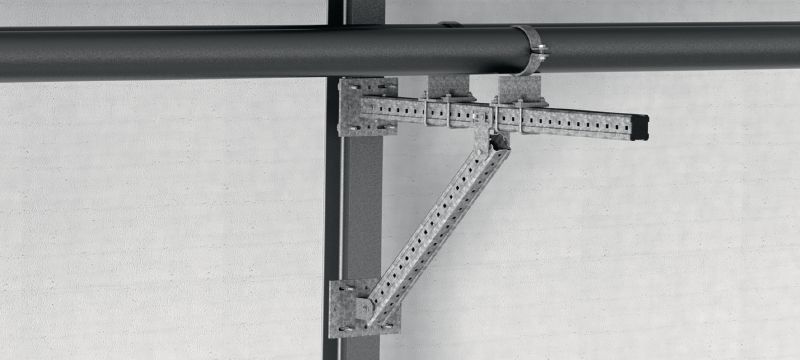

  • Soporte de abrazaderas típico que aporta capacidad adicional
  • Diseño que ofrece una elevada capacidad de carga
  • Diseño compatible con una amplia gama de bridas estándar de distinta anchura para aplicaciones pesadas
  • Adecuado para la mordaza para viga MI-SGC M16
  • Sistema recomendado para el uso en entornos de interior y exterior con nivel de corrosión medio

Para más información técnica, ver los productos por separado.
