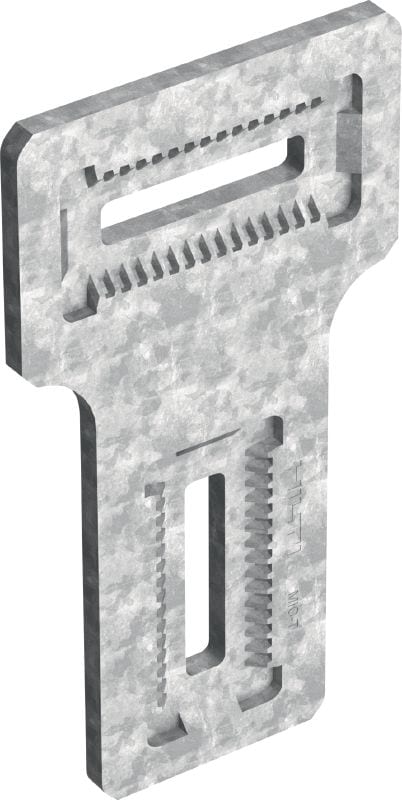

Conector galvanizado en caliente (HDG) para la fijación de vigas MI en perpendicular

  • Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
  • Acabado: HDG: conector 55 µm - DIN EN ISO 1461; placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
  • Condiciones ambientales: Exterior, contaminación baja a moderada (C3/C4 - baja)

Otros clientes también buscaron HDGconexión de vigas MI or plate.

Datos técnicos

28657.eps
IS_HNA_316.eps
Composición del material
Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
Acabado
HDG: conector 55 µm - DIN EN ISO 1461; placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales
Exterior, contaminación baja a moderada (C3/C4 - baja)
Par de apriete
84 Nm
Ancho de llave
19 mm

Documentación

Características & Aplicaciones

Características

  • Diseñado para una óptima transmisión de fuerzas y momentos
  • Tuercas autoblocantes incluidas en el conector que ofrecen protección frente a las vibraciones
  • Prolongación rígida para la conexión de vigas MI
  • Diseñado para agilizar la instalación con una sola persona
  • No requiere soldadura, lo que permite una instalación más rápida y eficaz

Aplicaciones

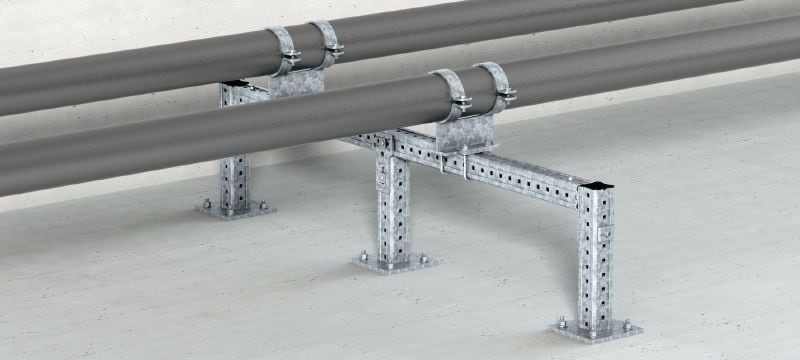

  • Parte de un sistema modular rápido de cuatro piezas para la fijación de bandejas de cables, tuberías y estructuras de acero secundarias variadas
  • Ofrece una solución de fácil instalación, ajustable y flexible para aplicaciones comerciales pesadas e industriales, elimina la necesidad de soldaduras

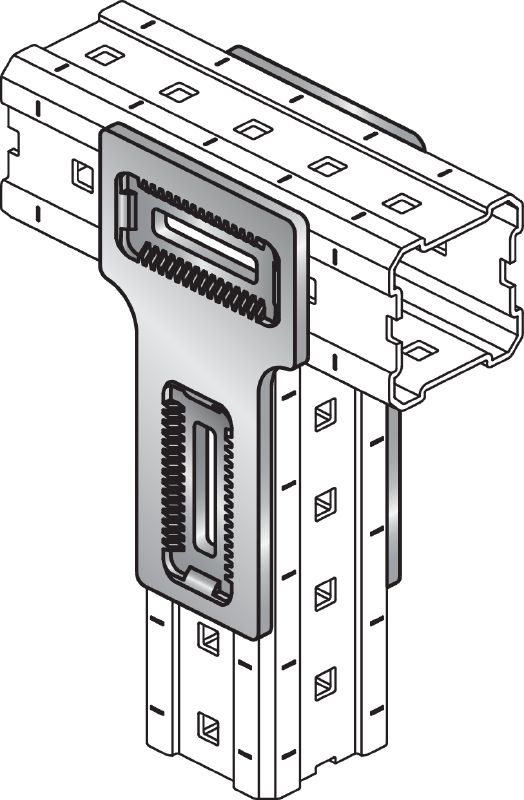

  • Conexiones en T entre vigas MI

Para más información técnica, ver los productos por separado.
