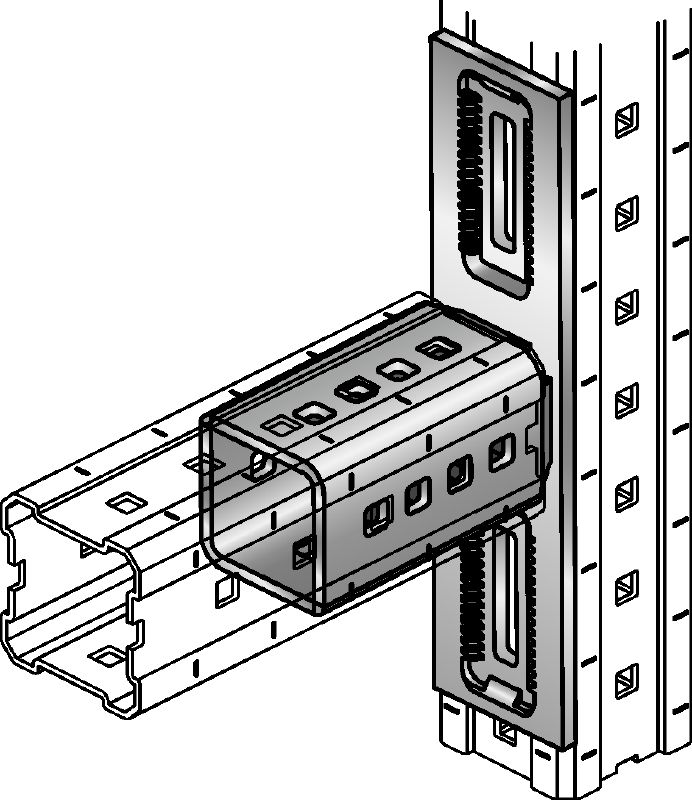

Conector galvanizado en caliente (HDG) para la fijación de vigas MI en perpendicular

  • Peso: 4.05 kg
  • Composición del material: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
  • Acabado: HDG: conector 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461

Otros clientes también buscaron HDG or conexión de vigas MI.

Elegir opciones

Tipo de viga modular
  • 90
Tamaño del paquete
  • 2 un
Opciones de producto
Cantidad
Packs
Total Pieza
2
No puedes ver los precios de tu empresa

Inicia sesión o regístrate para ver los precios de tu empresa.

Precio neto (sin IVA)
350,99 EUR
175,50 EUR / 1 Pieza

Datos técnicos

14607.eps
IS_HNA_305.eps
Peso
4.05 kg
Composición del material
Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; placa de apoyo, placa dentada: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; perno: grado de acero 8.8; tuerca: grado de acero 8
Acabado
HDG: conector 55 µm - DIN EN ISO 1461; placa de apoyo, placa dentada, perno, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales
Exterior, contaminación baja a moderada (C3/C4 - baja)
Solidificación
Par de apriete
84 Nm
Ancho de llave
19 mm

Documentación

Características & Aplicaciones

Características

  • Ofrece una conexión rígida y robusta
  • Ajustable a un máximo de hasta 50 mm durante la instalación
  • Ajuste fino hasta 5 mm
  • Tuercas autoblocantes incluidas en el conector que ofrecen protección frente a las vibraciones
  • No requiere soldadura, lo que permite una instalación más rápida y eficaz

Aplicaciones

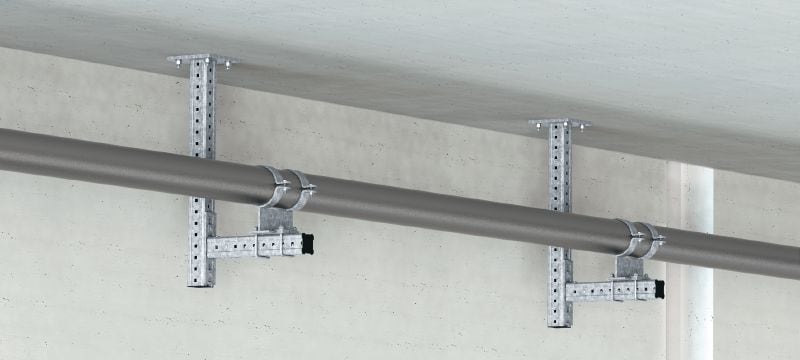

  • Parte de un sistema modular rápido de cuatro piezas para la fijación de bandejas de cables, tuberías y estructuras de acero secundarias variadas
  • Soluciones flexibles para aplicaciones comerciales pesadas e industriales al eliminar la necesidad de soldaduras
  • Conexiones para vigas voladizas
