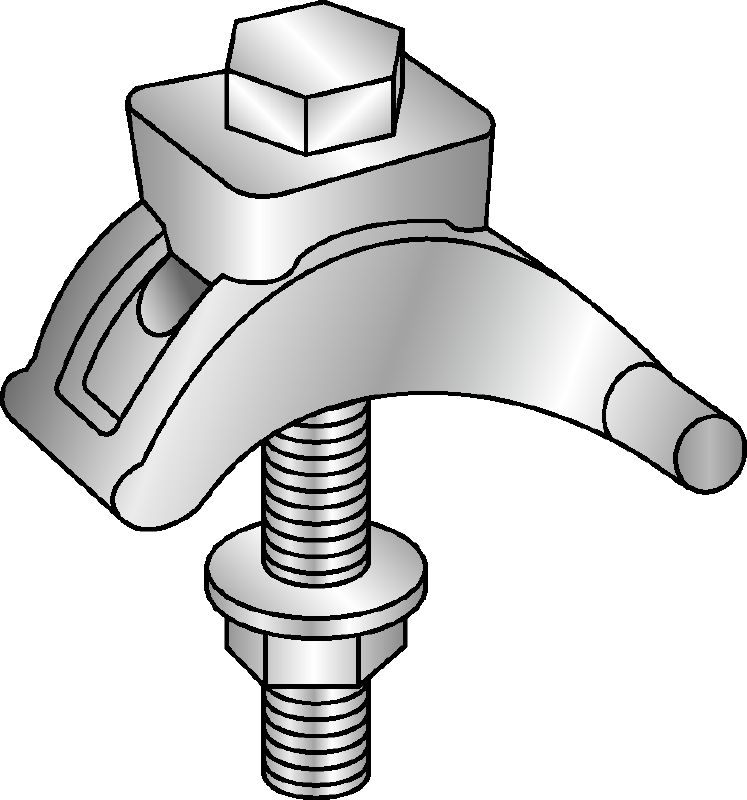

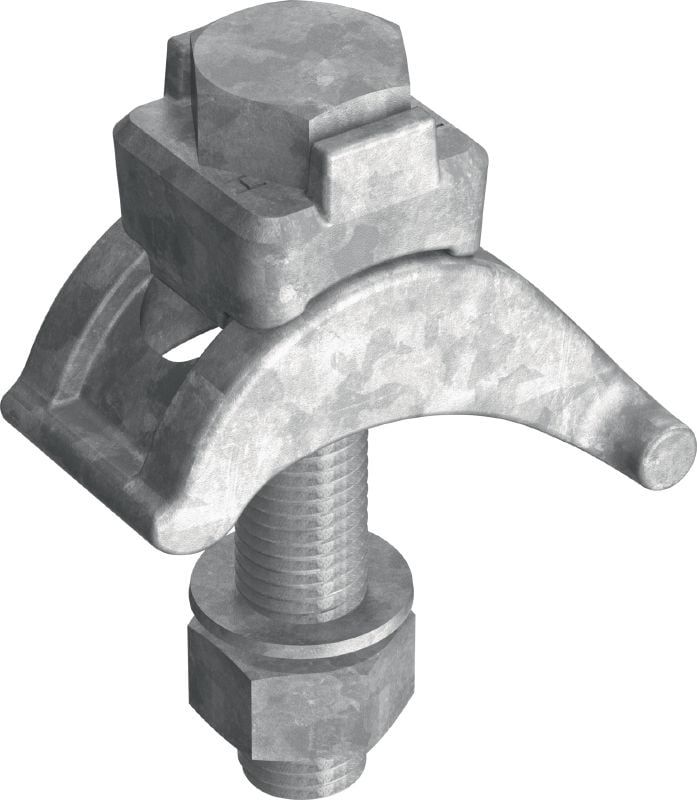

Mordaza para viga sencilla galvanizada en caliente (HDG) para la conexión de placas base de acero MI a vigas de acero

  • Composición del material: Brida: EN-GJMB-350-10 - DIN EN 1562, EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-6 - DIN EN 1562; perno: acero grado 8.8; tuerca: acero grado 8
  • Acabado: HDG: brida 55 µm - DIN EN ISO 1461; perno en U, tuerca 45 µm - DIN EN ISO 1461
  • Condiciones ambientales: Exterior, contaminación baja a moderada (C3/C4 - baja)

Otros clientes también buscaron HDGconexión de placa base a viga or conexiones acero-acero.

Datos técnicos

IS_HNA_315.eps
Composición del material
Brida: EN-GJMB-350-10 - DIN EN 1562, EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-6 - DIN EN 1562; perno: acero grado 8.8; tuerca: acero grado 8
Acabado
HDG: brida 55 µm - DIN EN ISO 1461; perno en U, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales
Exterior, contaminación baja a moderada (C3/C4 - baja)
Par de apriete
206 Nm
Ancho de llave
19 mm

Documentación

Características & Aplicaciones

Características

  • Para vigas de acero con grosores de ala de 3 a 36 mm y ángulos de hasta 15°
  • La mordaza no daña la protección contra corrosión de la viga de acero
  • La mordaza para viga está equipada con un conjunto de arandelas resistentes a la vibración

Aplicaciones

  • Compatibilidad con vigas de acero con grosores de ala de 12 a 28 mm y ángulos de hasta 15°

Para más información técnica, ver los productos por separado.
