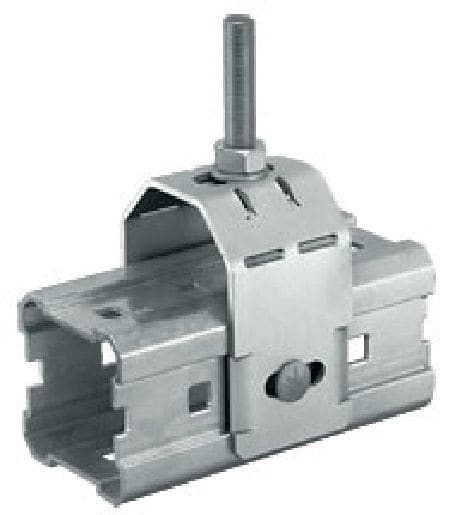

Conector galvanizado en caliente (HDG) para la fijación de varillas roscadas M12 (1/2") y M20 (3/4") a vigas MI

  • Composición del material: Conector, arandela cuadrada: DD11 MOD - HN 547, S235JR - DIN EN 10025, perno: acero grado 8.8, tuerca: acero grado 8
  • Acabado: HDG: conector, arandela cuadrada 55 µm - DIN EN ISO 1461; perno, tuerca 45 µm - DIN EN ISO 1461
  • Condiciones ambientales: Exterior, contaminación baja a moderada (C3/C4 - baja)

Datos técnicos

IS_ME_417.eps
IS_HNA_417.eps
Composición del material
Conector, arandela cuadrada: DD11 MOD - HN 547, S235JR - DIN EN 10025, perno: acero grado 8.8, tuerca: acero grado 8
Acabado
HDG: conector, arandela cuadrada 55 µm - DIN EN ISO 1461; perno, tuerca 45 µm - DIN EN ISO 1461
Condiciones ambientales
Exterior, contaminación baja a moderada (C3/C4 - baja)
Par de apriete
69 Nm

Documentación

Características & Aplicaciones

Características

  • Fácil instalación
  • Posibilidad de utilizar el lado opuesto de la viga MI para otras aplicaciones
  • El conector se puede utilizar encima o debajo de la viga MI
  • Altura ajustable: 30 mm con MI-90 y 15 mm con MI-120
  • Ajuste del carril de carga MQ entre el conector roscado MIC-TRC y la viga MI

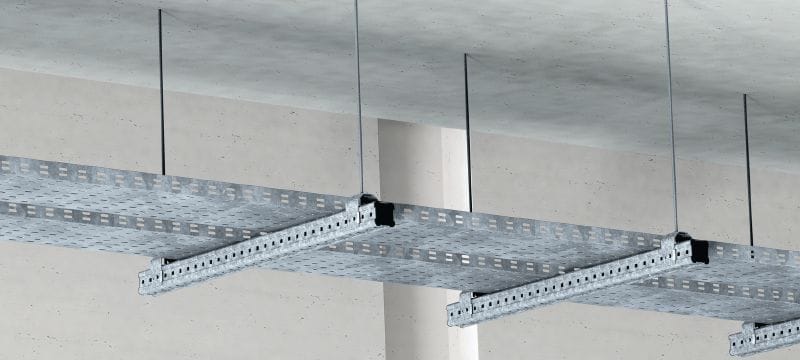

Aplicaciones

  • Conector MI para varillas roscadas
  • Conector MI para tuberías

Para más información técnica, ver los productos por separado.
